设备详细介绍

WZKJ-800/1200 系列小型油雾收集器，采用机械过滤方式，可有效收集净化金属加工切削过程中产生的油雾、烟气，设备处理风量 300-1500m3/h，可广泛应用于通用车床、数控车床、CNC 加工中心、立式加工中心、数控铣床、放电加工机、外圆磨床、内圆磨床、电火花加工机、高速精雕机、钻铣中心、钻攻中心、车削 中心等设备。

2.1净化原理

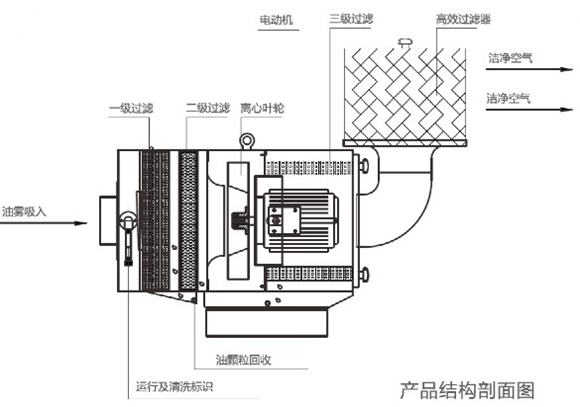

油雾收集器为机械式结构，采用多级过滤逐级提高过滤精度的原理将油雾有效收集

（1）  废气在风机的引力作用下进入油雾收集器，首先撞击缓冲板，油雾颗粒撞击后凝结成大的油滴滴入集油盘，同时，缓冲板有效降低流速，达到匀风效果。（2）  气体进入一级不锈钢除沫器，除沫器内放置层递式金属除雾网，通过气流碰撞过滤网丝，把油雾粘

结下来，在过滤网内凝结成大油滴，然后在重力作用下回流到集油盘中。除沫器可以捕集 10μm 以上的油雾。

（3）  二级过滤棉扩大过滤面积，降低流速将前段未捕集的油雾再次收集回流，可收集 3μm 以上油雾。

（4）  后，气体在离心叶轮的高速旋转离心作用下，再次将油雾结成颗粒回流到油槽。三级过滤筒根据变换气道收集细小油雾，可捕集 0.1μm 以上油雾。设备尾端加装过滤器，可有效收集加工时产生的微量烟气。

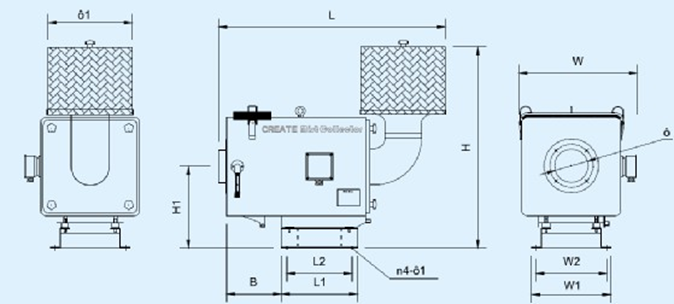

2.2产品结构说明

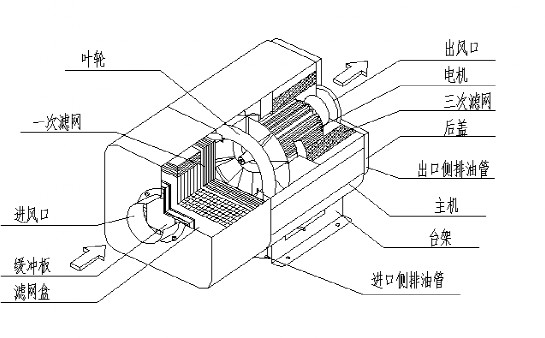

油雾收集器主要结构有：壳体、一级过滤网、二级过滤棉、三级过滤棉、过滤器、离心叶轮、电动机运行及清洗标识、集油盘及配件等组成。

2.1.1       壳体

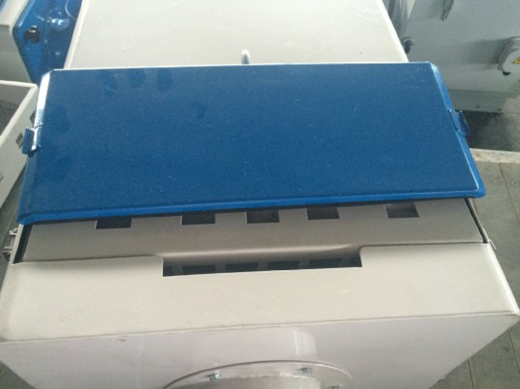

设备可以由冷轧板焊接而成，外观采用喷塑工艺。底部设置集油盘、排油口。除沫器上部设置罩盖，方便滤网清洗与更换。同时，设备顶部设有吊孔，便于安装、运输。

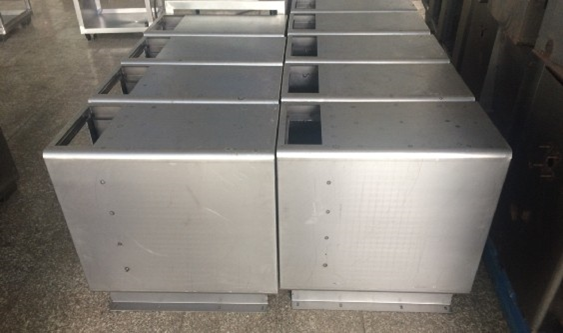

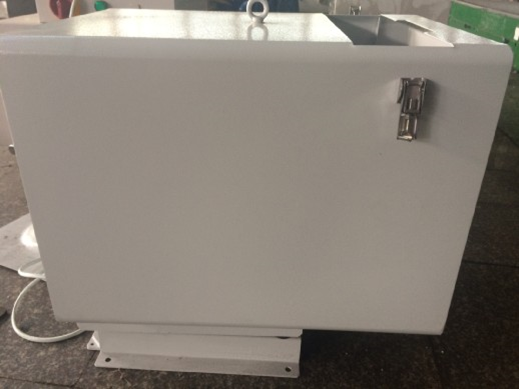

冷轧板焊接壳体：

2.1.1       缓冲板

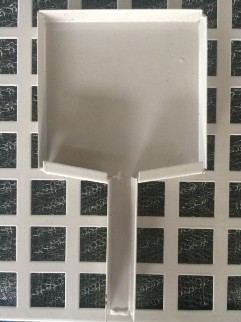

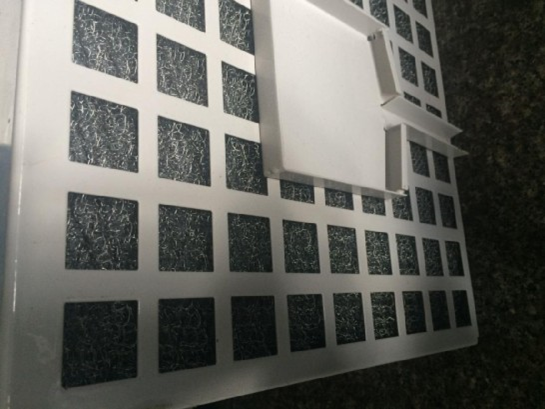

 缓冲板可收集部分油雾，同时具有匀风的效果，增强设备净化效果。实物图如下：

2.1.1       除沫器

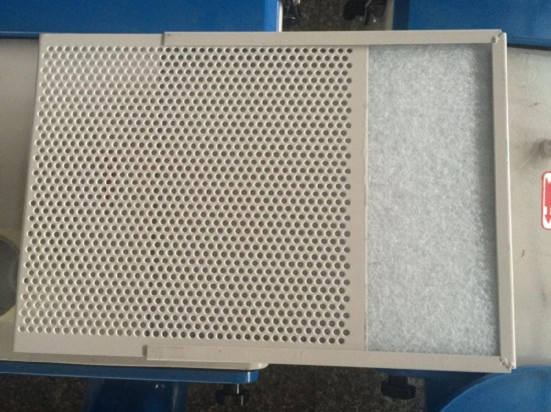

除沫器采用抽屉式结构，由一级不锈钢丝滤网及二级滤棉组成。其框架由冷轧板焊接而成，插入式固定的方法，使得滤材的清洗与更换尤为方便。

抽屉式框架结构：

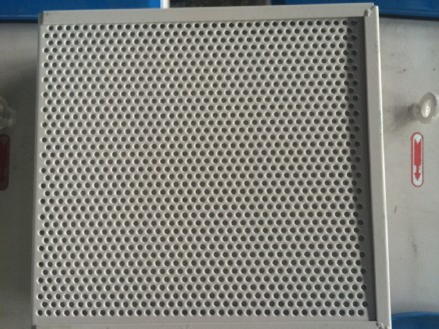

不锈钢丝网：

二级滤棉及插入式固定：

2.1.1       三级滤棉

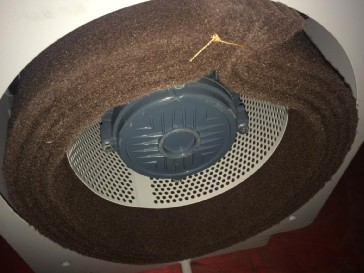

三级滤棉缠绕于电动机外侧，除有效捕集1μm 以上油雾外，还可以有效保护铝壳电动机。

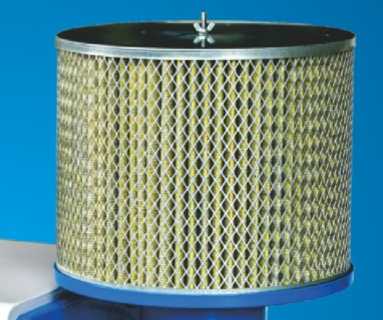

三级滤棉：

2.1.1       过滤器

过滤器可有效收集加工时产生的微凉烟气

2.2  产品特点

◆ 多级过滤逐级提高过滤精度，有效收集油雾；

◆ 设备稳定可靠：采用内置离心叶轮平衡精度达到 0.2mm/s、高防护IP54

等级的铝壳电动机和热保护器的合理匹配，可使设备稳定可靠的长时间使用；

◆ 维护成本低

◆ 低噪音设计：安装支架与设备主体的减振设计，选用低噪音电机直接传动， 降低了设备的运行噪音；

◆ 易于安装：每台收集器均可直接安装在机床上、支架上，装拆方便；维修简单、安全：无火花、无高压危险及易损件，即使连接着收集软管也可以跟换滤材。风机、叶轮不暴露在外，维修十分安全；

◆ 捕集油雾状物和粉尘：可捕集平面磨床、无心磨床等产生的切屑，可用于电火花机床、高速数控机床、齿轮加工机床等各类机床或清洗设备。

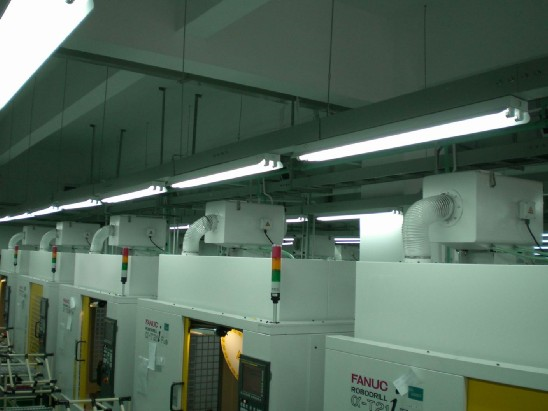

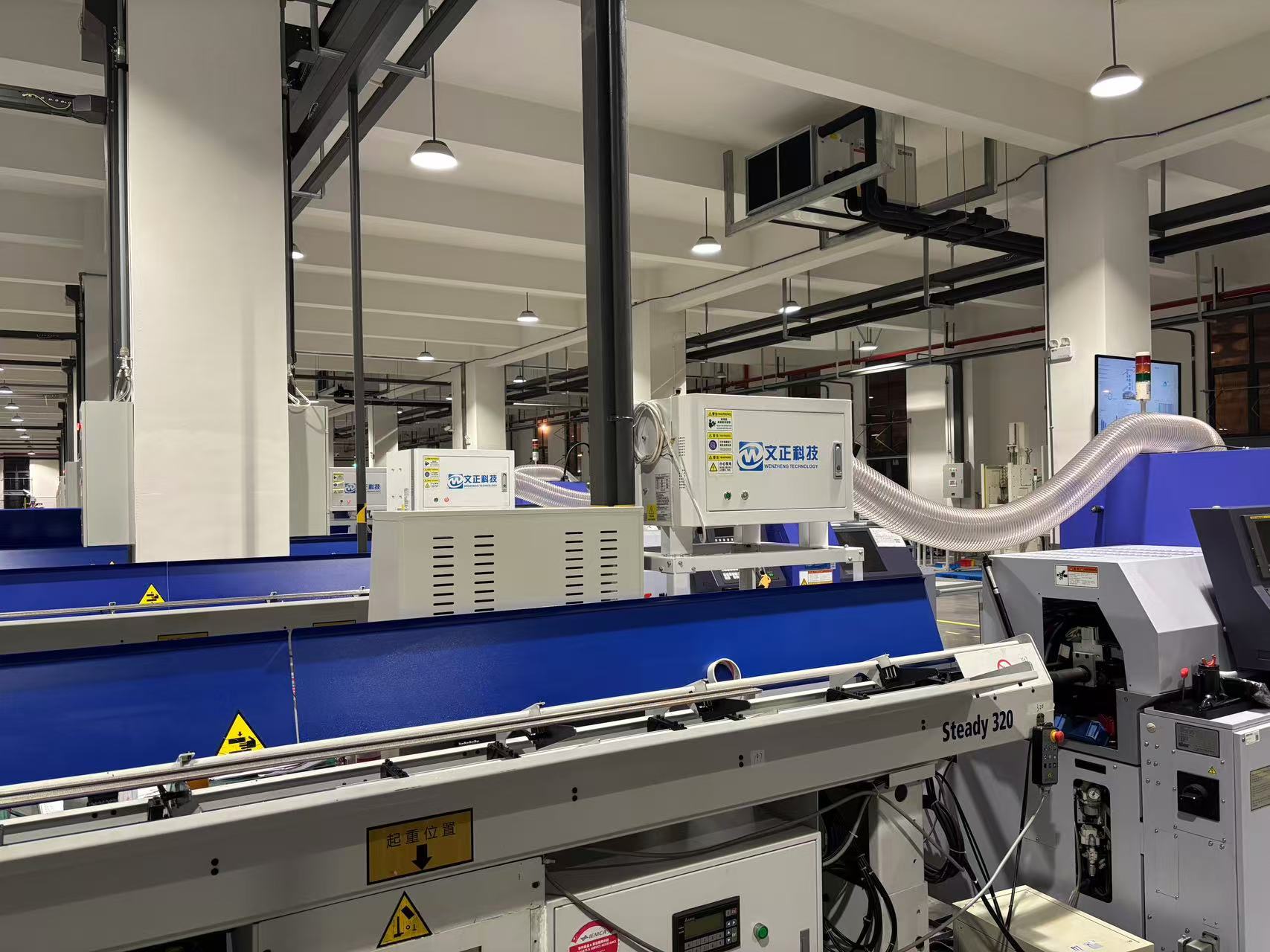

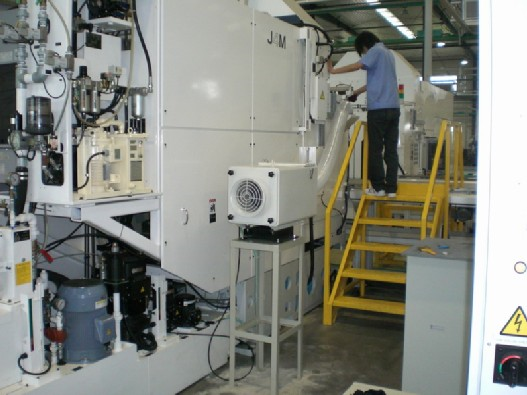

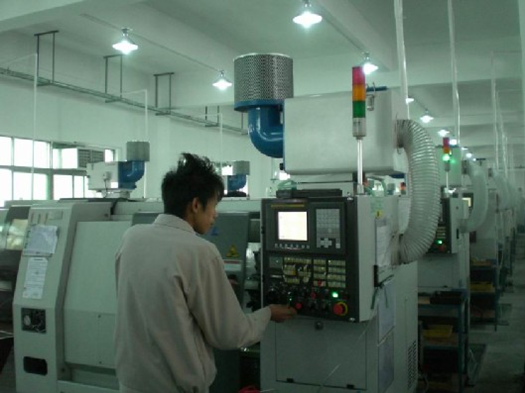

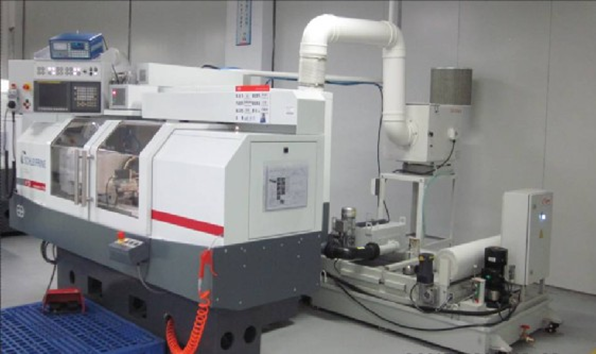

三、案例图

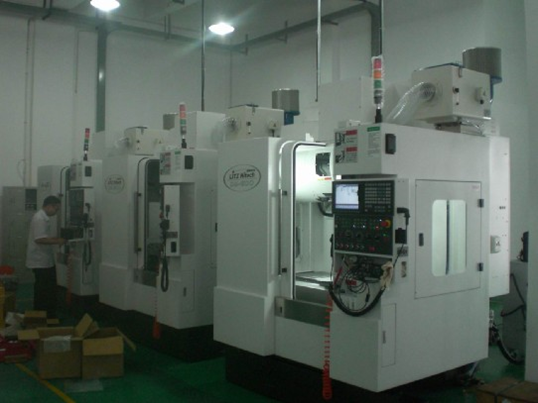

                                      风量大小200-1500，可根据客户要求配置！
